Φρεζάρισμα CNC Jinan UNISTAR 5 Axis με κέντρο επεξεργασίας
5 μηχάνημα αλεξίπτωσης cnc άξονα εφαρμογή βιομηχανία
Βιομηχανία επίπλων, επεξεργασίες πέντε αξόνων από ξύλο, τεμάχια τενόνης, επεξεργασίες πέντε αξόνων αγκώνα.
Βιομηχανία σύνθετων υλικών, κομμάτια μπλίστερ, τεμάχια γυαλιού, προϊόντα από καουτσούκ και πλαστικό και άλλα προϊόντα σύνθετου υλικού.
Βιομηχανία μούχλας. Fiberglass ξύλο μούχλα, καλουπώματος ξύλο καλούπι, προϊόντα ρητίνης, λάσπη μοντέλο και άλλα μη μεταλλικά μούχλα processing.Ceramic βιομηχανία ειδών υγιεινής:
επεξεργασίας πέντε αξόνων του καλουπιού γύψου, επεξεργασίας πέντε αξόνων διαφόρων προϊόντων γύψου, PVC, MDF, PP,
αντι διπλή, μη μεταλλική επεξεργασία μη σιδηρούχων μετάλλων
5 χαρακτηριστικά του κέντρου επεξεργασίας cnc
1) Πέντε άξονες πέντε σύστημα ελέγχου σύνδεσης, με λειτουργία RTCP (πραγματική πέντε άξονες παρεμβολή) κατάλληλο για την τρισδιάστατη επεξεργασία επιφάνεια D επεξεργασία.Unique υλικό πλατφόρμα αρθρωτή σχεδίαση, ισχυρή
2) Ο προηγμένος σχεδιασμός του αυτόματου συστήματος αλλαγής εργαλείων βελτιώνει σημαντικά την αποδοτικότητα εργασίας
3) Ενσωματωμένη συγκόλληση ατράκτου, πλήρης μηχανική κατεργασία 5 αξόνων CNC, εξασφαλίζει την ακρίβεια του δρομολογητή cnc
4) Η δομή της μηχανής είναι λογική, τα μέρη υιοθετούν τη διεθνή μάρκα πρώτης κατηγορίας. Εξαιρετική απόδοση επεξεργασίας, υψηλή αξιοπιστία,
ισχυρό, εύκολο στη συντήρηση
Περίπτωση εφαρμογών δρομολογητή cnc 5 αξόνων
Πλεονέκτημα της κατεργασίας 5 αξόνων
Δομή: υψηλής αντοχής παχύ τοίχο συγκόλληση χαλύβδινο σωλήνα, ενσωματωμένη ατράκτου οπλισμού, ανόπτηση παλαίωση θεραπεία αμμοβολής, σταθερή δομή, διασφάλιση ακρίβειας?
Αξεσουάρ: όλα τα αξεσουάρ είναι φτιαγμένα από παγκοσμίου φήμης μάρκες: βίδα οδηγού Ταϊβάν / γερμανικά μειωτήρες / ηλεκτρικά εξαρτήματα schneider;
Ακρίβεια: εξαιρετικά αξεσουάρ, συσκευή ανίχνευσης ακριβείας, έτσι ώστε τα προϊόντα να έχουν τέλεια τοποθέτηση και ακρίβεια λειτουργίας.
Υψηλή ταχύτητα: κινητήρας σερβομηχανισμού υψηλής ισχύος και σχεδιασμός ζεύξης με ακρίβεια, υψηλή ροπή, υψηλή κινητική ενέργεια, ομαλή λειτουργία, υψηλή απόδοση.
Λεπτομερής παράμετρος του κέντρου του μηχανήματος cnc
Αριθμός | Εξοπλισμός | Αίτηση | ΜΑΡΚΑ |
1 | Μοντέλο | G1-1530 | UNISTAR |
2 | Δομή εξοπλισμού | ανόπτηση ανακούφισης από άγχος , πενταερόν Μονάδα επεξεργασίας CNC ενός χρόνου | UNISTAR |
3 | μορφές διάταξης | το κιγκλιδωτό είναι σταθερό και το κρεβάτι κινείται | UNISTAR |
4 | Σύστημα ελέγχου | Πίνακας ελέγχου 5 αξόνων | Σύστημα ελέγχου Syntec της Ταϊβάν |
5 | Κεφαλή άξονα 5 αξόνων | 1 0 KW - εργαλείο αλλαγής εργαλείου δίσκου cnc | Ιταλία Μάρκα HS D |
6 | Περιστέλλων | VASTUN μάρκα | Γερμανία εισαγωγή |
7 | Μετάδοση | Οδηγός προφόρτισης ακριβείας 35 #. Γερμανικό κράμα ποιότητας Herion 40 βαθμού | Γερμανία Ελικοειδές ράφι |
9 | Δομή εργαλείων | 8 περιοδικό changer tool changer | UNISTAR |
10 | Κινητήρας και οδηγοί | Άξονας Y 2,4 KW, άξονας X, Z 1,8 KW | Ιαπωνικό κινητήρα σέρβο Yaskawa |
11 | ηλεκτρικό στοιχείο | στοιχείο ελέγχου | Γαλλική Schneider |
12 | Το καλώδιο τροφοδοσίας | Υψηλό εύκαμπτο και ανθεκτικό στη θραύση, με εσωτερική στρώση θωράκισης | Shanghai JiuTai |
13 | ηλεκτρικός πίνακας | Σφραγισμένο και ανθεκτικό στη σκόνη | UNISTAR |
14 | Λιπάνετε το σύστημα | Αυτόματος έλεγχος κεντρικής λίπανσης | Επιχειρήσεις της South Pump |
15 | Έλεγχος υποδοχής | G1MT | Αμερικανική HP |
16 | Αντιστροφέας | VFD07543A-Ε | Ταϊβάν δέλτα εισαγωγής |
17 | Σύστημα ασφαλείας | Προστασία από υπέρβαση / προστασία ακινητοποίησης / όριο ορίου / συναγερμός πίεσης αέρα / ασπίδα ασφαλείας / άνοιγμα και διακοπή ρεύματος κ.λπ. | UNISTAR |
Εκτέλεση | Παράμετρος | ||
1 | Μέγεθος εργασίας ( mm ) | 1300Χ2500 | |
2 | Μέγιστος πίνακας διεργασίας ( mm ) | 1300Χ2500 * 400mm | |
3 | Βάρος φόρτωσης (Kg) | ≥1000 | |
4 | Μετακίνηση άξονα | Άξονας X ( mm ) | ≥1800 |
5 | Άξονας Y ( mm ) | ≥3300 | |
6 | Άξονας Z ( mm ) | ≥400 | |
7 | Ένας άξονας ( ° ) | ± 100 | |
8 | Άξονας C ( ° ) | ± 220 | |
9 | επαναληφθείσα ακρίβεια θέσης ( mm ) | ± 0,05 | |
12 | Ισχύς ατράκτου S1 / S6 ( KW ) | 10KW | |
13 | Περιστροφή ατράκτου ( RPM ) | 20000 (MAX) | |
14 | Τάση λειτουργίας | AC380V / 3PH / 50HZ | |

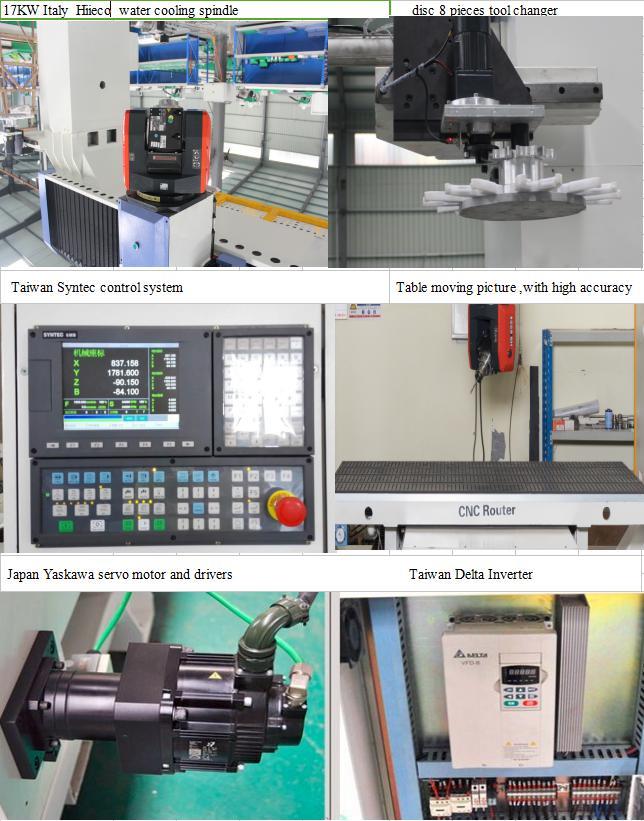

Αναλυτικά μέρη του κέντρου του μηχανήματος router cnc
Δέσμευση παροχής υπηρεσιών
1 Αφού φτάσει το μηχάνημα, οι τεχνικοί της εταιρείας μας θα εγκαταστήσουν προσωπικά, να εντοπίσουν λάθη και να εκπαιδευτούν.
2 Βασικός καθαρισμός και συντήρηση του μηχανήματος. κοινή αντιμετώπιση προβλημάτων υλικού, παρέχοντας στους χρήστες τη συντήρηση εξοπλισμού τεχνικής υποστήριξης σχετικά με τα προϊόντα που παράγουν.
3 Ο εξοπλισμός είναι δωρεάν για ένα χρόνο, συντήρησης καθ 'όλη τη διάρκεια ζωής και ο χρόνος απόκρισης της εξυπηρέτησης πελατών
εντός 24 ωρών.
4 Μετά τη λήξη της περιόδου εγγύησης του εξοπλισμού, η υπηρεσία επισκευής θα παρέχεται για διάρκεια ζωής και θα παρέχεται εκτεταμένη υποστήριξη λογισμικού και υλικού μετά τη λήξη της περιόδου εγγύησης.
